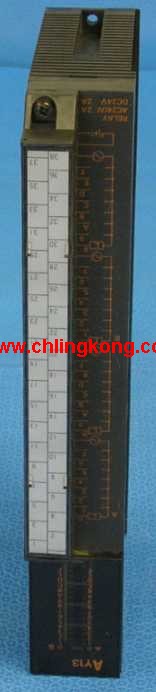

輸出形式：繼電器輸出。
輸出點數：8點。
OFF時泄漏電流：--。
輸出保護功能：無。
額定負載電壓/電流：DC24V/AC240V/2A。
外部連接：2線式繼電器輸出模塊。
可以根據外部的連接方式和外部設備的輸入輸出規格，
從豐富的產品陣容中選擇。
通過端子臺上部的手指保護，
人體不會接觸到帶電部位，
因此也可以將端子臺型的遠程I/O模塊直接安裝到機床上AY13DC輸入點數：16點繼電器輸出模塊。
輸入電壓及電流：DC24V，7mA。
響應時間：10ms。
16點/1個公共端。
正/負極共用。
40點端子臺。
三菱PLC保護和連鎖程序。
保護和連鎖是程序中不可缺少的部分，必須認真加以考慮。
它可以避免由于非法操作而引起的控制邏輯混亂繼電器輸出模塊。
三菱PLC初始化程序。在三菱PLC上電后，一般都要做一些初始化的操作，
為啟動作必要的準備，避免系統發生誤動作。
初始化程序的主要內容有：對某些數據區、計數器等進行清零，
對某些數據區所需數據進行恢復，
對某些繼電器進行置位或復位，
對某些初始狀態進行顯示等等。
三菱PLC程序模擬調試
程序模擬調試的基本思想是，
以方便的形式模擬產生現場實際狀態，
為程序的運行創造必要的環境條件原裝AY13。
根據產生現場信號的方式不同，
模擬調試有硬件模擬法和軟件模擬法兩種形式。輸入形式：DC輸入，正極公共端。
輸入點數：32點。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/5mA。
外部連接：3線式。
彈簧夾端子臺型。
不需要進一步擰緊或用螺釘鎖緊，可減少配線工時原裝AY13。
利用2件式構造的端子臺，維護時可在保持配線不變的狀態下更換模塊。
安裝模塊時可選擇采用DIN導軌或用螺釘安裝。
可對3線式傳感器輸入進行配線。RS-422 1通道.。
通信速度：500kbps。
連接點數：512點(設置開關)/3584點(上位控制器)。
如何確定三菱plc的輸入/輸出設備原裝AY13。
根據系統的控制要求，
確定系統所需的全部輸入設備和輸出設備，
從而確定與三菱PLC有關的輸入/輸出設備，
以確定PLC的I/O點數。
詳細分析被控對象的工藝過程及工作特點，
了解被控對象機、電、液之間的配合，
提出被控對象對三菱PLC控制系統的控制要求，
確定控制方案，擬定設計任務書。QCPU（Q模式）總線連接。
1接頭。

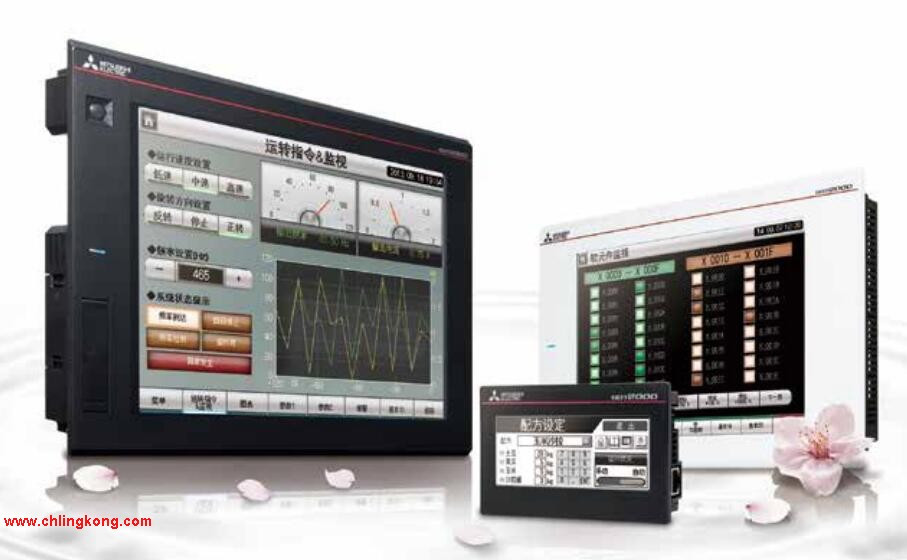

適用型號：A956WGOT。輸入電壓范圍：DC24V。
輸出電壓：DC5V。　
輸出電流：2.5A。
I/O點數是PLC的一項重要指標。
合理選擇I/O點數既可使系統滿足控制要求，
又可使系統總投資最低。
PLC的輸入輸出點數和種類應根據被控對象所需控制的模擬量、開關量等輸入/輸出設備情況來確定，
一般一個輸入/輸出元件要占用一個輸入/輸出點。
考慮到今后的調整和擴充，
一般應在估計的總點數上再加上20%~30%的備用量。
下面面介紹集中控制系統I/O點數的估算三菱plc modbus通信。
PLC的繼電器輸出接口口電路
工作過程：當內部電路輸出出數字信號1，
有電流流過，繼電器線圈有電流，然后常開觸點閉合，
提供供負載導通的電流和電壓三菱。
當內部電路輸出數字信號0，則沒有電流流過，
繼電器線圈沒沒有電流，然后常開觸點斷開，
斷開負載的電流或電壓三菱plc modbus通信。
也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作。
