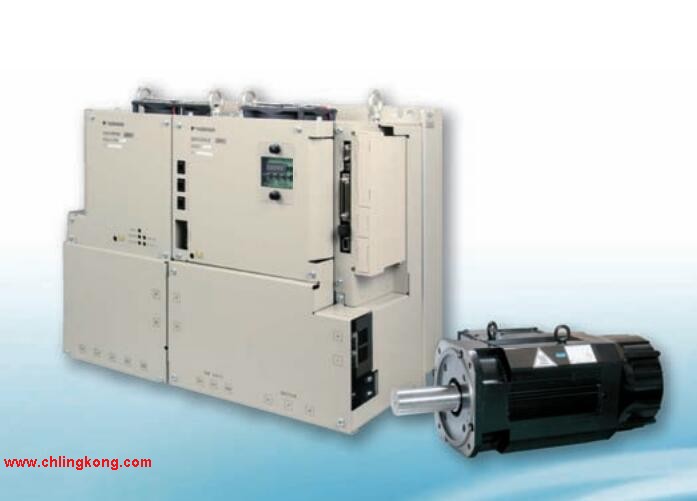

Σ-v系列伺服單元SGDV型。
最大適用電機容量：5kw。
電源電壓：三相AC200V。
設計順序：B型。
接口：MECHATROLINK-Ⅱ通信指令型（直線伺服電機用）SGDV-121H11A001。
選配（硬件）：基座安裝型（標準）。
實現實時通信。
以最大的傳送速度10Mbps 和可設定的通信周期250μs～4ms，
實現了最多30站的高速控制SGDV-121H11A001通過通信速度的高速化，
可實時收發各種控制用信息SGDV-121H11A001。
節能效益高。
條通信線路最多可連接30站，可大幅削減接線成本和時間。
上位控制器的指令連接器僅需1 個，
而且無需速度/ 轉矩指令用D/A 轉換器或位置指令用脈沖發生器SGDV-121H11A001。
實現了高精度的運動控制。
除了轉矩、位置和速度控制，還可實現精度要求極高的同步相位控制。
由于可在線切換控制模式，因此可更有效、平滑地實現復雜的機械動作。伺服電機SGMGH型。
額定轉速：1500r/min。
功率：11Kw。
電源電壓：三相AC200V。
串行編碼器：17位絕對值。
設計順序：高精度機床用。
軸端：錐度1/10，帶平行鍵。
選購件：帶油封、DC24V制動大容量伺服控制器。
高速進給系列：無負載時亦需高速運轉的場合。
主回路與控制回路的電源完全分離，
報警時可只關斷主回路電源，容易維護。
參數設定器內置。
由伺服驅動器本體可直接輸入?yún)?shù)。
節省配線。
采用了串行編碼器，編碼器配線數比原產品減少了1/2。
多合一控制：利用參數切換可別使用轉矩、位置、速度控制大容量伺服控制器。大容量伺服單元。
最大適用電機容量：55KW。
電源電壓：三相AC400V級。
接扣：MECHATROLINK-II通信指令型（旋轉型伺服電機用）。
設計順序：A。
選購件（硬件）：基座安裝型（標準）。
提升大轉矩傳動機械的性能！
振動抑制功能。
機械的驅動系統發生振動時，利用觀測器減輕振動并抑制裝置搖晃大容量伺服控制器。
摩擦補償功能。
即使負載發生波動，無需變更增益也能抑制位置偏差的波動。
因此可抑制超調，從而確保裝置性能穩定。
特性追蹤控制。
即便是剛性較低的機械，也可追噻機械的特性，
做出符合機械特性的控制動作，從而縮短調時間。無減速機中慣量、扁平伺服電機SGM7P型（額定轉速：3000r/min）。
額定輸出：0.2kw。
電源電壓：AC200V。
串行編碼器：24位絕對值型。
設計順序：IP67。
軸端：直軸、帶鍵槽、帶螺孔。
選購件：帶制動器（DC24V）。
安川伺服電機，又稱YASKAWA安川伺服馬達，
原產地日本，在中國沈陽、上海嘉定也設有工廠，
是使物體的位置、方位、狀態等輸出被控量，
能夠跟隨輸入目標值（或給定值）的任意變化的自動控制系統。
它分為交流伺服馬達和直流伺服馬達，
在國內的半導體、液晶制造裝置、電子部件封裝裝置、機床及一般機械中得到廣泛應用。
作為伺服驅動主導企業，安川首次提出了“機電一體化”的概念，
現在已經成為全球通用的名詞。裝備DeviceNet通信功能型伺服單元（外部電源驅動型）（套件型號）
最大適用電機容量：1.5kw。
電源電壓：三相AC400V。
接口：指令選配安裝型（直線伺服電機用）。
選配（硬件）：動態制動器（DB）。
選配（軟件）：標準。
選配（參數）：標準。
選配模塊：DeviceNet模塊（外部電源驅動型）＋全閉環模塊。
依據開放式現場網絡 DeviceNet 的通信規格。
用裝配了 DeviceNet 的上位控制器和 v的組合可以簡單地實行運動控制。
可以利用市售的豐富的 DeviceNet 支持軟件。
可用上位控制器管理伺服信息。
通過網絡從上位控制器監視伺服驅動器的運行狀況、警報信息。
用上上位控制器來管理伺服信息，從而提高了維護性（短縮調試時間，提提高維護作業效率）安川SGDV-121H11A001。
節省接線，降低了了成本并提高了可靠性安川伺服sgdm。
由于上位控制器和伺服單元之間的通過通信網網絡來連接，因此大幅度節省了接線。
內置豐富的定位功能。
可從上位控制器（ PLCC 或電腦）簡單地進行各種定位動作安川SGDV-121H11A001。
配備有單純定位、原點復歸、連續旋轉動作、連續旋轉動作的定位、程序運行等豐富的定位功能。
SGDV-121H11A001操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGDV-121H11A001&select=5
